Serie BJ – variable de la bomba y del motor servo Inyectoras de plastico
Sistema de control
La última tecnología de Techmation.
- pantalla LCD de alta resolución con diseño del panel optimizado para utilizar la máquina conveniente.
- Alta velocidad de la CPU aumenta la capacidad de memoria para satisfacer las necesidades de control del sistema.
- 200 conjuntos de moldes de almacenamiento de información. entrada para tarjeta SD / USB para la gestión de la producción a gran escala.
- Puerto de comunicación de la red para lograr la plena automatización de la producción.
- Detección automática de la condición de inyección para asegurarse de que la máquina funcione correctamente y los productos de los datos normales.
- La máquina puede ser parada por números de conformación.
- adjucting automático de moldes con fuerza de cierre.
Clamping System
- Cinco pivotes de palanca doble mecanismo de sujeción del molde se presenta con una rápida apertura y sujeción, estable y ahorro de energía
- Diferencial dispositivo de sujeción del molde rápido reduce eficazmente el tiempo de ciclo y aumenta la eficiencia de la máquina de trabajo.
- La función de protección de baja presión fiable prolonga considerablemente la vida útil de la moulld.
- platina de ranura en T hace que la fijación de los moldes más convenientes (Opcional)
- De alta precisión metro eléctrico se utiliza para controlar la posición de hasta 0,1 mm
- Los dispositivos mecánicos y dobles de protección de enclavamiento eléctrico garantizan la seguridad de los operadores. (Máquinas anteriores 400T también está equipado con un dispositivo de seguridad hidráulica)
- Desgaste de cromo duro resistente plateado barra de unión se presenta con alta resistencia a la tracción y alta resistencia
- Motor hidráulico con centrador molde engranaje de ajuste hace que el sistema de ajuste del molde para ser mejor.
Sistema de Inyección
- doble mecanismo de equilibrio de inyección cilindro proporciona la inyección a alta presión. Muy fácil para el mantenimiento.
- de control del medidor electrónico de precisión en la inyección de material, accidente cerebrovascular fundido.
- Máquinas por encima de 250 toneladas adopta cilindros de doble inyección para evitar la boquilla de inyección de desplazamiento y evitar fugas de material.

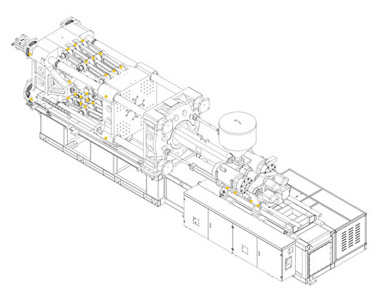

Lubrication System
- Las principales piezas de fricción están equipadas con puntos de lubricación
- sistema de suministro de gasoil se utiliza para bisagras. bomba de lubricante eléctrico controlado por ordenador envía automáticamente el aceite lubricante (grasa) a los puntos de lubricación.
- Sistema inteligente de lubricación volumétrica centralizado, controlado por ordenador, envía cuantitativamente aceite lubricante (grasa) a los puntos de desgaste, y garantiza que la superficie de las teclas de transporte y se lubrica de forma fiable.
- teoría simple, conveniencia y visual para una reparación rápida.
| Descripción |
UNIT |
BJ-50V/S6 |
BJ-90V/S6 |
BJ-126V/S6 |
BJ-160V/S6 |
| Tamaño Internacional |
|
500-163 |
900-300 |
1260-395 |
1600-604 |
| UNIDAD DE SUJECIÓN |
|
|
|
|
|
| Fuerza de sujecion |
KN |
500 |
900 |
1260 |
1600 |
| Carrera de apertura |
mm |
265 |
320 |
350 |
440 |
| Max. luz |
mm |
575 |
680 |
750 |
940 |
| tamaño de platina |
mm |
480×480 |
540×540 |
610×610 |
705×705 |
| Max. tamaño del molde |
mm |
315×315 |
360×360 |
410×410 |
460×460 |
| Max. El grueso del molde |
mm |
310 |
360 |
400 |
500 |
| Min. El grueso del molde |
mm |
110 |
130 |
145 |
160 |
| Recorrido del expulsor |
mm |
70 |
100 |
100 |
140 |
| la fuerza del eyector |
KN |
20 |
34 |
42 |
49 |
| Unidad de inyección |
|
|
|
|
|
| diámetro de husillo |
mm |
26/28/30 |
30/36/42 |
36/40/45 |
42/46/52 |
| El tornillo L / D ratio |
|
21.3/20.0/18.3 |
20.7/20.0/17.2 |
23.0/20.0/18.2 |
22.0/20.0/17.4 |
| Presión de inyección |
Mpa |
257/221/193 |
266/185/136 |
205/166/131 |
213/177/139 |
| volumen de tiro |
cm3 |
63/74/85 |
113/163/222 |
193/238/302 |
284/340/435 |
| peso de la inyección (PS) |
g |
54/62/75 |
101/145/198 |
173/213/270 |
253/302/387 |
| velocidad de inyección |
g/s |
54/62/72 |
54/78/106 |
88/109/137 |
105/126/161 |
| capacidad de plastificación |
g/s |
10/12/14 |
13/19/26 |
17/23/32 |
19/27/36 |
| accidente cerebrovascular tornillo |
mm |
120 |
160 |
190 |
205 |
| La velocidad del tornillo |
r.p.m. |
206 |
174 |
190 |
205 |
| UNIDAD DE PODER |
|
|
|
|
|
| presión del sistema hidráulico |
Mpa |
17.5 |
17.5 |
17.5 |
17.5 |
| Potencia de la bomba del motor |
KW |
7.5 |
11.0 |
11.0 |
15.0 |
| La potencia del calentador |
KW |
3.5 |
6.0 |
6.0 |
9.8 |
| GENERAL |
|
|
|
|
|
| el tiempo de ciclo en seco |
Sec. |
1.2 |
1.5 |
1.5 |
1.8 |
| Capacidad del depósito de aceite |
L |
120 |
180 |
210 |
260 |
| Peso de la máquina |
Ton |
2.6 |
3.0 |
3.2 |
4.6 |
| M |
3.4×1.0x1.6 |
4.0×1.2×1.7 |
4.3×1.2×1.8 |
4.8×1.3×1.8 |
|
* Algunos datos pueden actualizarse sin previo aviso
|
| Descripción |
UNIDAD |
BJ-200V/S6 |
BJ-288V/S6 |
BJ-330V/S6 |
BJ-400V/S6 |
| Tamaño Internacional |
|
2000-934 |
2880-1341 |
3300-1902 |
400-2495 |
| UNIDAD DE SUJECIÓN |
|
|
|
|
|
| Fuerza de sujecion |
KN |
2000 |
2880 |
3300 |
4000 |
| Carrera de apertura |
mm |
490 |
550 |
600 |
710 |
| Max. luz |
mm |
1040 |
1160 |
1300 |
1440 |
| tamaño de platina |
mm |
775×755 |
850×850 |
985×985 |
1050×1050 |
| Max. tamaño del molde |
mm |
510×510 |
610×610 |
670×670 |
740×720 |
| Max. El grueso del molde |
mm |
550 |
610 |
700 |
730 |
| Min. El grueso del molde |
mm |
230 |
280 |
300 |
300 |
| Recorrido del expulsor |
mm |
140 |
145 |
180 |
210 |
| la fuerza del eyector |
KN |
65 |
77 |
77 |
110 |
| Unidad de inyección |
|
|
|
|
|
| diámetro de husillo |
mm |
46/52/60 |
52/60/68 |
60/68/75 |
68/75/83/90 |
| El tornillo L/D ratio |
|
23.0/19.9/17.5 |
21.0/21.0/19.0 |
21.0/20.6/19.0 |
22/20/19/19 |
| Presión de inyección |
Mpa |
230/180/135 |
226/169/132 |
217/169/139 |
208/171/140/119 |
| volumen de tiro |
cm3 |
407/520/693 |
594/791/1017 |
876/1126/1370 |
1198/1458/1786/2099 |
| peso de la inyección (PS) |
g |
362/462/617 |
529/704/905 |
780/1002/1219 |
1066/1298/1590/1868 |
| velocidad de inyección |
g/s |
119/153/203 |
194/259/333 |
253/324/395 |
298/363/421/495 |
| capacidad de plastificación |
g/s |
28/38/55 |
39/50/64 |
57/67/81 |
58/70/80/88 |
| accidente cerebrovascular tornillo |
mm |
245 |
280 |
310 |
330 |
| La velocidad del tornillo |
r.p.m. |
170 |
170 |
180 |
120 |
| UNIDAD DE PODER |
|
|
|
|
|
| presión del sistema hidráulico |
Mpa |
17.5 |
17.5 |
17.5 |
17.5 |
| Potencia de la bomba del motor |
KW |
18.5 |
22.0 |
30.0 |
37.0 |
| La potencia del calentador |
KW |
11.5 |
13.8 |
18.0 |
22.0 |
| GENERAL |
|
|
|
|
|
| el tiempo de ciclo en seco |
Sec. |
1.8 |
3.0 |
3.2 |
4.0 |
| Capacidad del depósito de aceite |
L |
340 |
420 |
460 |
630 |
| Peso de la máquina |
Ton |
6.2 |
8.2 |
10.3 |
15.0 |
| dimensiones de la máquina |
M |
5.2×1.4×2.1 |
5.9×1.5×2.2 |
6.8×1.6×2.3 |
7.2×1.7×2.3 |
|
* Algunos datos pueden actualizarse sin previo aviso
|
| Descripción |
UNIDAD |
BJ-500V/S6 |
BJ-560V/S6 |
BJ-680V/S6 |
BJ-850V/S6 |
| Tamaño Internacional |
|
5000-3514 |
5600-3919 |
6800-5427 |
8500-6783 |
| UNIDAD DE SUJECIÓN |
|
|
|
|
|
| Fuerza de sujecion |
KN |
830 |
860 |
930 |
1030 |
| Carrera de apertura |
mm |
830 |
860 |
930 |
2080 |
| Max. luz |
mm |
1680 |
1740 |
1870 |
2080 |
| tamaño de platina |
mm |
1150×1120 |
1250×1220 |
1340×1340 |
1550×1500 |
| Max. tamaño del molde |
mm |
820×780 |
860×860 |
930×930 |
1030×1030 |
| Max. El grueso del molde |
mm |
850 |
880 |
940 |
1050 |
| Min. El grueso del molde |
mm |
300 |
300 |
350 |
380 |
| Recorrido del expulsor |
mm |
220 |
240 |
265 |
300 |
| la fuerza del eyector |
KN |
135 |
135 |
184 |
290 |
| Unidad de inyección |
|
|
|
|
|
| diámetro de husillo |
mm |
75/83/90/100 |
75/83/90/100 |
85/90/100 |
90/100/110 |
| El tornillo L/D ratio |
|
21/21.8/20/19 |
21/21.8/20/19 |
23.5/22.4/20.0 |
23.6/21.0/19.3 |
| Presión de inyección |
Mpa |
204/167/142/115 |
204/167/142/115 |
213/190/154 |
227/184/152 |
| volumen de tiro |
cm3 |
1722/2110/2481/3063 |
1922/2354/2767/3416 |
2554/2863/3534 |
2990/3691/4467 |
| peso de la inyección (PS) |
g |
1533/1878/2208/2725 |
1715/2101/2470/3049 |
2273/2548/3146 |
2661/3285/3976 |
| velocidad de inyección |
g/s |
346/428/480/592 |
346/428/480/592 |
419/470/581 |
495/610/740 |
| capacidad de plastificación |
g/s |
68/80/88/94 |
68/80/88/94 |
69/86/94 |
73/87/108 |
| accidente cerebrovascular tornillo |
mm |
390 |
435 |
450 |
470 |
| La velocidad del tornillo |
r.p.m. |
120 |
130 |
135 |
120 |
| UNIDAD DE PODER |
|
|
|
|
|
| presión del sistema hidráulico |
Mpa |
17.5 |
17.5 |
17.5 |
17.5 |
| Potencia de la bomba del motor |
KW |
45 |
45 |
55/24.5+32.7 |
37+37/32.7+41 |
| La potencia del calentador |
KW |
28 |
38 |
38 |
42 |
| GENERAL |
|
|
|
|
|
| el tiempo de ciclo en seco |
Sec. |
5.8 |
– |
– |
– |
| Capacidad del depósito de aceite |
L |
810 |
810 |
1000 |
1300 |
| máquina de pesajet |
Ton |
18.5 |
23.0 |
26.0 |
36.0 |
| dimensiones de la máquina |
M |
8.7×2.1×2.3 |
9.0×3.4×2.5 |
9.1×2.4×2.5 |
10.5×2.6×2.7 |
|
* Algunos datos pueden actualizarse sin previo aviso
|
| Descripción |
UNIDAD |
BJ-1000V/S6 |
BJ-1380V/S6 |
DP-1680V/S6 |
DP-2200V/S6 |
| Tamaño Internacional |
|
10000-8362 |
13800-11756 |
16800-17275 |
22000-21860 |
| UNIDAD DE SUJECIÓN |
|
T-Slot |
T-Slot |
T-Slot |
T-Slot |
| Fuerza de sujecion |
KN |
10000 |
13800 |
16800 |
22000 |
| Carrera de apertura |
mm |
1150 |
1350 |
1600-2300 |
1750 |
| Max. luz |
mm |
2350 |
2750 |
3000 |
3550 |
| tamaño de platina |
mm |
1700×1700 |
2000×1950 |
2200×2100 |
2670×2450 |
| Max. tamaño del molde |
mm |
1160×1160 |
1420×1280 |
1610×1450 |
1800×1650 |
| Max. El grueso del molde |
mm |
1200 |
1400 |
1400 |
1800 |
| Min.mold thickness |
mm |
500 |
600 |
700 |
850 |
| Recorrido del expulsor |
mm |
350 |
380 |
380 |
420 |
| la fuerza del eyector |
KN |
290 |
300 |
330 |
450 |
| Unidad de inyección |
|
|
|
|
|
| diámetro de husillo |
mm |
100/110/120 |
110/120/130/140 |
130/140/150/160 |
140/150/160/170 |
| El tornillo L / D ratio |
|
23/21/19.2 |
21/21/19.3/18.9 |
23.7/22/20.5/19.3 |
24/22/20.5/20.5 |
| Presión de inyección |
Mpa |
205/169/142 |
200/168/143/123 |
193/166/145/127 |
186/162/142/126 |
| volumen de tiro |
cm3 |
4084/4942/5881 |
5892/7012/8229/9544 |
8960/10391/11928/13572 |
11545/13254/15080/17024 |
| peso de la inyección (PS) |
g |
3635/4398/5234 |
5259/6258/7345/8518 |
7975/9248/10616/12079 |
10275/11796/13421/15151 |
| velocidad de inyección |
g/s |
671/812/966 |
975/1160/1362/1579 |
940/1090/1250/1423 |
1251/1436/16331844 |
| capacidad de plastificación |
g/s |
85/106/121 |
97/124/152/175 |
138/147/165/176 |
149/163/172/181 |
| accidente cerebrovascular tornillo |
mm |
520 |
620 |
675 |
750 |
| La velocidad del tornillo |
r.p.m. |
115 |
107 |
95 |
72 |
| UNIDAD DE PODER |
|
|
|
|
|
| presión del sistema hidráulico |
Mpa |
17.5 |
17.5 |
17.5 |
17.5 |
| Potencia de la bomba del motor |
KW |
55+37/49+41 |
37+37+37/49+41+41 |
55×2+15+7.5/32.7+41+41+11 |
55×3/41+4+14 |
| La potencia del calentador |
KW |
42 |
54 |
76 |
115 |
| GENERAL |
|
|
|
|
|
| Capacidad del depósito de aceite |
L |
1600 |
1800 |
2600 |
2800 |
| Peso de la máquina |
Ton |
50 |
70 |
75 |
156 |
| dimensiones de la máquina |
M |
11.0×2.9×3.1 |
13.0×3.0x2.8 |
12.5×4.5×3.5 |
17.5×3.9×4.0 |
|
* Algunos datos pueden actualizarse sin previo aviso
|
Lo que se puede conseguir:
- Introducción y Servicio de Powerjet Plastic Machinery Co., Ltd
- Breve Característica de la Unidad de Control Machines`, unidad de sujeción, Inyección y unidad de lubricación
- dispositivos estándar Machines` y lista de piezas de configuración opcional
- característica principal de la Serie BJ – Standard Máquinas de moldeo por inyección
- Parámetros técnicos principales de inyección estándar Máquinas de moldeo
- platina Dimensiones Información para todos los modelos de máquinas de inyección estándar
- Simple introducción de Powerjet serie de máquinas usadas especial
- Una breve lista de las piezas de marca
