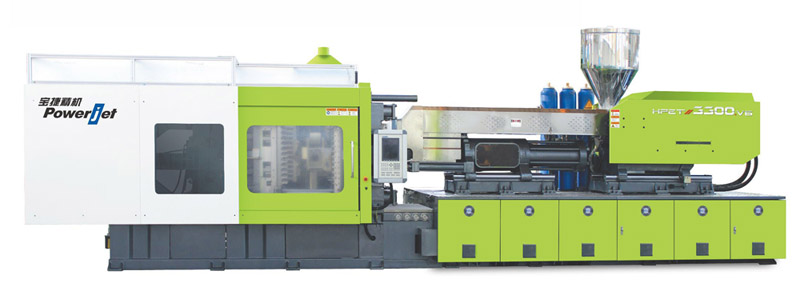

Sistema de alta velocidad de moldeo por inyección de preformas de PET
Rápido y eficiente
- computadora rápido: Euro marca el controlar el sistema, que es fácil para la operación con una fuerte capacidad de expansión
y puede realizar el control de la sincronización en tiempo real de la máquina y el robot en funcionamiento. - Inyección rápida: Acumulador con servo-válvula se adopta para controlar la inyección, lo que hace que el tiro exacto;
La plastificación e inyección sincrónica garantiza la aplicación del volumen de inyección grande y acortan el
la hora del círculo. - Fast molde abierto: acumulador único con válvula de asistencia de expulsión y apertura-cierre de control hidráulico mod
sistema asegura el movimiento del molde de inyección y de apertura-cierre estable, rápido y preciso. Esto puede proteger
el molde de manera eficiente y que coincida con el requisito de llevar a cabo-robot. - Robot rápido: Especial robot de alto rendimiento diseñado para la toma de preforma – hacia fuera está equipado con el alemán
SEW servo systerm, asegura el movimiento rápido y estable, puede proporcionar 3 ciclo de tiempo de enfriamiento fuera del molde.
El sistema de refrigeración de agua helada equipado asegura la preforma ser enfriamiento y sin estrés. - Eficiencia del Sistema Circuito hydrauli: Acumulador con servo-válvula se adopta para controlar la inyección de precisión;
De dos circuitos hidráulicos hace diseños de alta velocidad y alta eficiencia, synchroniztion de plastificación y
apertura-cierre del molde para acortar el ciclo de producción. - mantenimiento de la presión de sincronización y de plastificación: Unidad opcional con el mantenimiento de la presión y de plastificación
al mismo tiempo, que puede aumentar la salida de 15% ~ 25%
De confianza:
- marca Euro sistema controling que se adopte para la inyección, la recuperación, la plastificación, sujeción del molde y la expulsión.
- servo-válvulas en circuito cerrado permite a la máquina para reaccionar rápida y precisa de las señales PLC.
- sistemas de accionamiento servo marca aseguran movimiento rápido y preciso de la placa del robot.
[divisor]Ahorro de Energía
- mecanismo circuitos diferenciales múltiples se utiliza para el control hidráulico de la máquina, lo que reduce la pérdida de energía
- motro Servo o variable de la bomba es opcional. Ahorro de energía en un 30% ~ 50% con servomotor mientras que el 25% ~ 45% con bomba de caudal variable.
| Descripción | UNIDAD | HPET-3300V6 | HPET-4500V6 | HPET-500V6 |
|---|---|---|---|---|
| Tamaño Internacional | 3300-2456 | 4000-3686 | 5000-4512 | |
| UNIDAD DE SUJECIÓN | ||||
| Fuerza de sujecion | KN | 3300 | 400 | 500 |
| Carrera de apertura | mm | 580 | 710 | 830 |
| Max. luz | mm | 1280 | 1530 | 1800 |
| tamaño de platina | mm | 940×1140 | 1100×1230 | 1240×1340 |
| bares distancia | mm | 660x86x | 780×860 | 920×1020 |
| Max. la altura del molde | mm | 700 | 820 | 970 |
| Min. la altura del molde | mm | 300 | 400 | 450 |
| Recorrido del expulsor | mm | 180 | 200 | 200 |
| la fuerza del eyector | KN | 184 | 270 | 360 |
| el número de pin de eyección | 8+1 | 12+1 | 12+1 | |
| Unidad de inyección | ||||
| diámetro de husillo | mm | 95 | 105 | 115 |
| El tornillo L / D ratio | / | 24 | 24 | 24 |
| accidente cerebrovascular tornillo fundido | mm | 420 | 450 | 460 |
| Presión de inyección | Mpa | |||
| diámetro de tornillo de inyección | mm | 100 | 110 | 120 |
| accidente cerebrovascular tornillo de inyección | mm | 375 | 400 | 420 |
| volumen de tiro | cm3 | 2945 | 3800 | 4750 |
| peso tiro (PS) | g | 2770 | 3570 | 4464 |
| peso tiro (PET) | g | 3430 | 4420 | 5527 |
| peso tiro (PP) | g | 2370 | 2740 | 3420 |
| Presión de inyección | Mpa | 92 | 97 | 95 |
| Max. velocidad del tornillo rotativo | r.p.m. | 130 | 120 | 107 |
| UNIDAD DE PODER | ||||
| Presión hidráulica | Mpa | 1735 | 17.5 | 17.5 |
| Potencia de la bomba del motor | KW | 55+37 | 30+30+35 | 37+37+45+45 |
| La potencia del calentador | KW | 31 | 65 | 80 |
| GENERAL | ||||
| Capacidad de aceite | L | 800 | 1600 | 2100 |
| Peso de la máquina | Ton | 20 | 21 | 24 |
| dimensión de la máquina | m | 8.9x4x2.4 | 10.4×4.3×2.6 | 12×4.5×2.8 |
| * Debido modernización de las máquinas, los parámetros técnicos puede ser actualizada. | ||||
Lo que se puede conseguir:
- característica principal de alta velocidad de inyección de preformas de PET sistema de moldeo
- Parámetros técnicos principales de la serie de preformas HPET Máquinas de moldeo
- platina Dimensiones Información para todos los modelos de máquinas HPET Proform
- Una breve lista de equipos auxiliares para preformas de PET de línea
- Un caso de producción para su referencia
